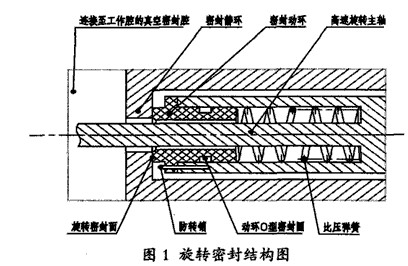

高速旋轉密封設計的是一種機械密封結構，機械密封也稱端面密封，主要用于旋轉軸類的密封滿要。其結構如圖i所示:

　　高速旋轉主軸在高速旋轉過程中通過防轉銷帶動密封動環以同樣的轉速高速旋轉，密封靜環在工作時保持不動，因此在密封靜環與密封動環之間就產生了旋轉摩擦面，也是密封的關鏈結合面。密封腔內抽真空、無冷卻液沖洗是一種以實現真空密封為條件的干摩擦結構。

　　密封靜環采用高硬度的碳化鎢硬質合金，具有極高的硬度和強度.具有良好的耐磨性及抗穎拉沖刷性，導熱系數高，線脹系數小。密封動環采用含有浸演聚四氛乙烯的石墨，具有導熱系數小和線脹系數小的特點，是一種良好的潤滑劑。

　　在密封過程中的動環磨損可以通過動環后作用的比壓彈摘產生的壓力推動動環沿主軸軸向位移來補償。這是一種內裝式非平衡結構，彈黃元件隨主軸一起旋轉，結構簡單，徑向尺寸小，特別適用于軸徑較小的場合。
